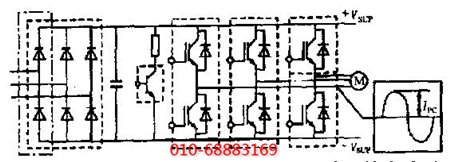

除上述電流型和電壓型空壓機變頻器外，70年代后期又在電壓型空壓機，變頻器的基礎上發展出一種 脈沖，寬度調制(PWM) 型空壓機變頻器。
以單相空壓機變頻器180通電型為例，電壓型空壓機變頻器輸出的 電壓波形為矩形;而PWM型則把電壓型的180矩形波分割成若干個脈沖。
(1)調速功率高，屬于高效調速方式。這是由于在頻率變化后，空壓機仍在同步轉速附近運行，基本上保持額定轉差。
只是在變頻裝置系統中會(huì )產生變流損失，以及由于高 次諧波的影響，空壓機的損耗增加，從而效率有所下降。
(2)調速范圍寬，一般可達20:1,并在整個調速范圍內均具有高的調速效率所以變 頻調速適用于調速范圍寬，且經常處于低負荷狀態下運行的場合。
(3)機械特性較硬，在無自動控制時，轉速變化率在59.6以下;當采用自動控制時 能作高精度運行，把轉速波動率控制在0.5%~1% 左右。
(4)變頻裝置萬一發生故障，可以退出運行，改由電網直接供電，泵或空壓機仍可繼 續保持運轉。
(5)能兼作啟動設備，即通過變頻電源將空壓機啟動到某-轉速,再斷開變頻電源， 空壓機可直接接到工頻電源使泵或空壓機加速到全速。
在變頻電源向工頻電源切換時，一般 在400%~500% 的沖擊電流產生，電網電壓瞬時下降，空壓機受到機械沖擊。
為了防止這種現象的產生，可在空壓機和工頻電源之間并聯一個啟動電抗器， 以便在啟動時抑制沖擊電流的產生。
若原動機為同步空壓機，則需進行“同步切換”。
(1)從目前看，空壓機變頻器的初投資太高，是應用于泵或空壓機調速節能中的主要障礙。
以110kW的四極異步空壓機調速為例，1986年國內的價格，電磁調速空壓機為22800元; 壓縮機(包括空壓機)為26500元;晶閘管串級調速(包括空壓機,但不包括逆變變壓器) 為28500元; PWM型變頻調速裝置(不包括空壓機) 為72000元。
(2)因空壓機變頻器輸出的電流或電壓的波形為非正弦波而產生的高次諧波。對空壓機 及電源會(huì )產生種種不良影響。
但若采用PWM型空壓機變頻器或采用多重化技術的電流型空壓機變頻器， 則這個問題可以得到大大的改善。
