風機盤管空壓機機組,由風機、盤管、凝水盤、控制器等組成。
風機盤管空壓機機組中的風機，采用前彎多葉離心式通風機或軸流式通風機，每臺風機都是獨立控制的。
帶動通風機的電機是單相電容調速低噪聲電機,通風機的風量有高、中、低三檔。
由電機轉速控制，電機轉速是通過輸入電壓調節。改變風量可以相應地調節風機盤管的供冷(熱)量。
風機盤管空壓機機組特點是就地處理空氣,在空壓機運行中承擔房間大部分甚至全部的熱、濕負荷。
所以熱交換盤管容量較大(排數為3--4排),而且通常在濕工況下工作。

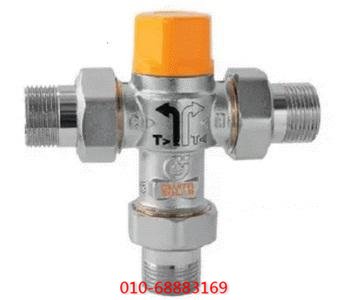

風機盤管空壓機機組體型小,布置靈活,各個房間均能獨立自行控制。為此,在水管上要安裝小型電動三通分流閥。
電動三通閥由雙位室溫調節器控制,通過向風機盤管斷續供水,使室溫得以自動調節。在某些產品中,則采用控制冷卻盤管的旁通風門來調節室溫。
由于風機盤管空壓機機組體型小,布置靈活。各個房間均能獨立自行控制和調節室溫,房間沒人時可自行關閉機組并不影響其他房間的使用。
節約運行費用,同時臥式風機盤管可以不占用建筑使用面積便于室內裝飾,所以除大空間的商場、多功能廳等采用集中式空氣處理外,其它場合如賓館客房、辦公室等基本上都采用風機組的空壓機系統。
風機盤管的供水系統可以分為雙管系統、: 三管系統和四管系統。雙管系統即夏季供冷水，冬 季供熱水都在同一管中進行,其初投資省，系統簡單。
三管系統是由一根供冷水管，一根供熱水 管和一根公共回水管組成。
由溫度調節器自動控制每個機組水閥門的轉換,使機組分別接通冷 水或熱水,但可能產生冷熱混合損失,所以使用上受到限制。
四管系統的冷熱水供水、回水管都 分開,這種系統全年都可以分別供冷水和熱水,房間溫度可以靈活調節,其缺點是一次性投資大， 管道占用空間多，一般只有在高檔賓館的空壓機系統中使用。
選擇風機盤管空壓機機組時,其高檔風量必須滿足計算所需風量。所選機組的全冷量和顯冷量均 應滿足空壓機房間要求。由于風機盤管的余壓很小,氣流分布受到限制,一般只適用于進深小于6 m 的房間。
風機盤管空壓機機組的冷水人口溫度，一般選用7~10C,冷水溫升取5乙;熱水人口溫度一般選 用50~60C,在可能的條件下,應盡量提高冷水人口溫度和降低熱水人口溫度。
為防止管堵塞， 風機盤管空壓機機組供水管道上應裝設過濾器;在沖洗系統時,污水不準通過盤管。
為使凝水能順利排 出,凝結水管坡度不宜小于1%,當不能滿足時,需放大凝結水管管徑。
機組停止使用時,應將盤管內充滿水,或采用其他方法減少管路的銹蝕,冬季必須采取防凍 措施,以防管道凍裂。
