離心密封屬非接觸式密封，大都借助旋轉離心力作用而達到密封目的。其主要形式有 液力密封(或水環密封或油環密封) 和甩油密封等。

1.空壓機甩油密封工作原理及特點

空壓機油企圖沿軸1滲漏的液體被甩油盤2 擋住，并借助其旋轉時的離心作用， 將油徑向甩出，流回腔內，抑制其泄漏，達到密封。

甩油密封一般用在壓差較小的場合，適于液體介質的密封，而不適宜密封氣體。其次, 轉速越高,甩油效果越好，因有一定的泄溺量不適于密封要求較高的場合，通常將甩油密封 與其它密封組合使用。

它有不受溫度限制和結構簡單等特點，常用于軸承潤滑時的封油。

2.空壓機甩油密封結構設計

結構設計時應盡可能減小甩油盤與密封蓋之間的徑向間隙8，和軸向間陳6 以及益與軸 之間的徑向間隙Ar。

蓋上的環槽應足夠大,使壁上的液體集中并沿環槽回流入腔, 不致濫出。

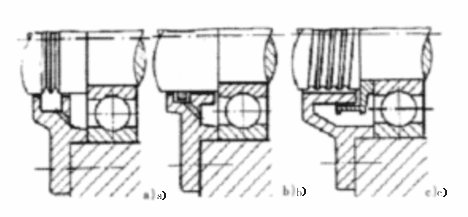

常見的型式示于上圖。其中圖日結構最簡單,密封性能不如圖b、 d。效果較好的為d。

根據甩油盤的大小，盤與軸一起制成整體，也可分開制 選，它本身可以是薄板沖壓件或機械加工件。

所示結構，即光軸上加工出一、 二個小環槽或小凸起，當油液滲潤到它們的突變界面時,能轉離心作用將其甩掉， 起密封作用。

如果在甩油盤圓周上設置幾個葉片，帶葉片的甩油盤又 是一個微型風機的離心式葉輪，推動腔內介質作徑向流動，其附加的壓力，使油霧流回內腔，效果更好。

葉片不宜太大，數目也不宜過多，以免強烈氣流與油混合, 產生泡沫，對回油不利或耗功。

甩油盤厚度，通常經驗選取h=2mm左右。

3.空壓機甩油密封盤的強度計算

如果轉速較高，甩油盤或轉動盤大都因本身離心力過大而破壞。通常簡化為等厚圓盤， 按自由旋轉國盤計算應力并校核之。
