兆歐表(又叫搖表) 是一種簡便、常用的測量高電阻的儀表，其結構是: 兩個線圈固定在同一軸上且相互垂直。
一個線圈與電阻R串聯，另一個線圈與被測電阻RX串聯，兩者并聯接于直流電源。
兆歐表主要用來檢測供電線路、電機繞組、電纜、電器設備等的絕緣電阻，以便檢驗其絕緣程度的好壞。

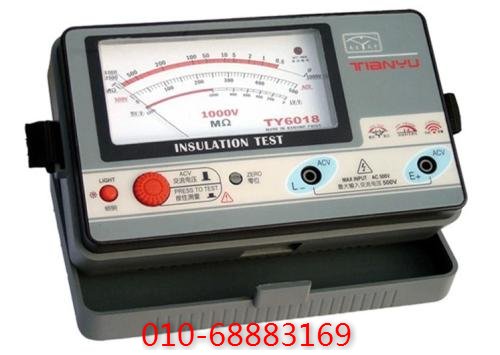

常見的兆歐表主要由作為電源的高壓手搖發電機和磁電式流比計兩部分組成，兆歐表的外形與工作原理。
a.檢查兆歐表是否正常。
b.檢查被測電氣設備和線路，看其是否已全部切斷電源。
c.測量前應對設備和線路先行放電，以免設備或線路的電容放電危及人身安全和損壞兆歐表，同時還可以減少測量誤差。
a.兆歐表必須水平放置于平穩、牢固的地方，以免在搖動時因抖動和傾斜產生測量誤差。
b.接線必須正確無誤，接線柱“E”(接地)、“L”環或稱屏蔽端子) 與被測物的連接線必須用單根線，要求絕緣良好，不得絞合，表面不得與被測物體接觸。
c.搖動手柄的轉速要均勻，一般規定為120r/min,允許有士20%的變化，但不應超過25%。通常要搖動1min待指針?lè )€定后再讀數。
d,測量完畢，應對設備充分放電，否則容易引起觸電事故。
e.嚴禁在雷電時或附近有高壓導體的設備上測量絕緣電阻，只有在設備不帶電又不可能受其他電源感應而帶電的情況下才可進行測量。
f.兆歐表未停止轉動之前，切勿用手去觸及設備的測量部分或兆歐表接線柱。
g.兆歐表應定期校驗，其方法是直接測量有確定值的標準電阻，檢查其測量誤差是否在允許范圍之內。
